2011/10/05(Wed)


前回の作業から約2ヶ月が経ち、8月9日から再開しました。


紹介記事は写真中心で細かい作業の説明までは行き届きませんが、最初に特筆すべきことを
忘れていました。 それは・・・

 ・材木はすべてエリート材(プレナー[カンナ]加工されたもの)を使用していますが、表面をより
  滑らかにするために切出す前にサンダー掛けをします。

 ・組上げてしまうと後から塗装できない部分ができるので、組上げる前に木材一本一本に防腐
  塗料(キシラデコールのクリア)を二度塗りします。


 ・木材の切出し寸法はすべて現場合せです。
  設計図や加工図もありません。 考えながら作り、作りながら考えます。

だから、時間や手間がかかるんです(苦笑)。

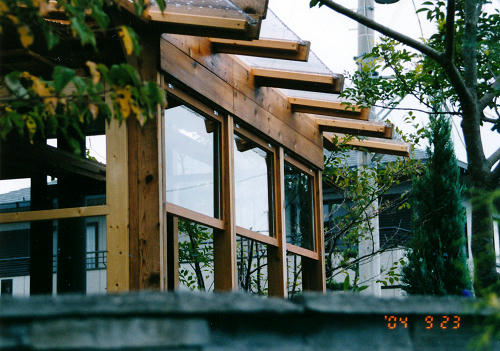

さて、腰窓(殺し窓)の製作に取り掛かります。  製作期間は2004年8月9日~8月28日(38H)

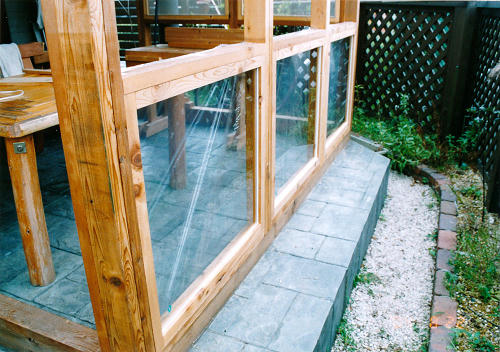

腰窓(殺し窓)は全部で6枚。 すべて透明の5mm強化ガラスをはめ込みます。

そのためには枠材が必要ですが、ちょうどいい寸法の木材がなかったので、すべてWRCの板材
1x6材(16mmx141mm)から切出します。しかし、これが大変手間のかかる作業なんです。

枠材(厚み16mmx幅40mm)が窓1枚につき8本 (縦2本+横2本)x2(内、外)

腰窓だけで 8本x6枚=48本   (長さは手間にはほとんど影響しません。)

ついでに言うと、

窓が 上下2枚x6箇所で 8本x12枚=96本

ドア窓が  2枚x2箇所で 8本x4枚=32本

TOTAL 176本。  気が遠~~くなるような数字です・・・・・・・・・。


でも、先を見たり、考えたりせずに目の前のことをひとつひとつクリアーしていけば、いつかは
達成できるものですね。 (先を見通すことも必要ですが・・・)


ちなみに、納まりはこちらをご覧ください。

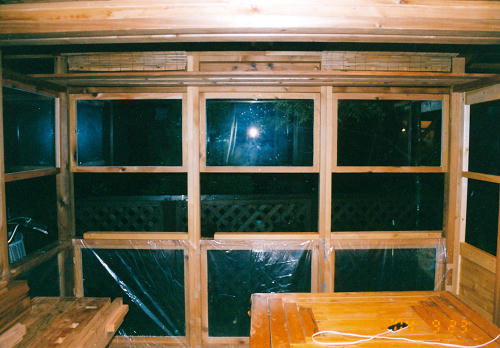

ガラスが汚れないように内側から透明のビニールシートで養生しています。

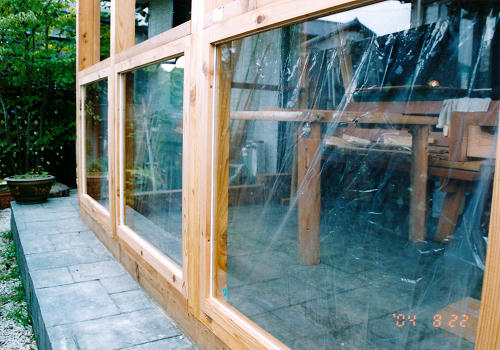

ガラスの周りの白く見えている部分はコーキング材です。

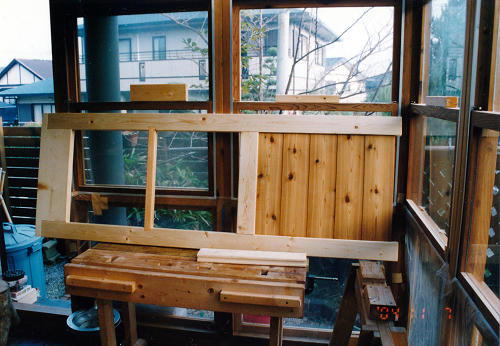

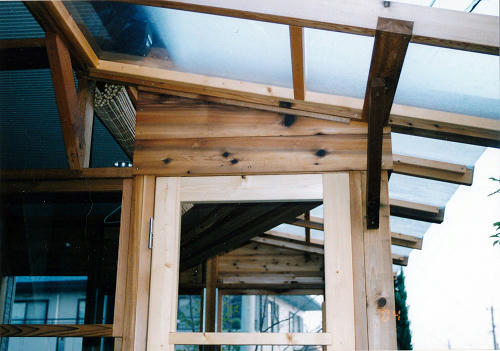

続けて南側ドアを作りました。            製作期間は2004年9月4日~9月11日(15H)
詳細は省略しますが、腰板は「相欠き接ぎ」と「追入れ接ぎ」で嵌めています。
ドアの取り外しが容易な抜き差し旗兆番で吊り込んでいます。
ガラスや取っ手の取付けはまだです。





次はいよいよ開閉窓の製作です。       製作期間は2004年9月19日~10月24日(57.5H)

窓は上・下2枚の6箇所で上は外側への跳ね上げ式、下は上下へのスライド式にします。
ただし、2箇所だけは外に柱や樋があり、跳ね上げできないので、上だけ「殺し」にしました。

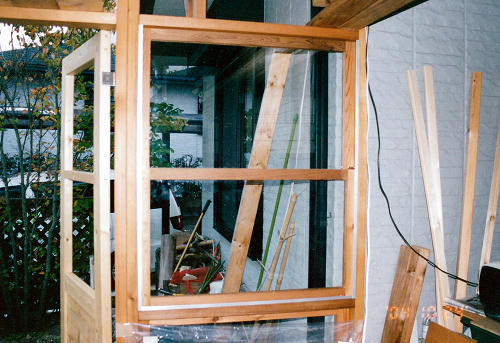

まずは上の跳ね上げ窓を作ります。







苦闘8日間、57.5時間でやっと最後の窓も完成しました。

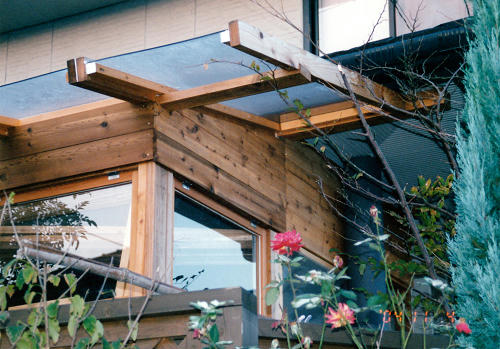

窓周りの三方に白く見えるのは、アルミアングルの水切りです。




そのほかの窓の写真は最後に紹介することにして、

残りの作業を先に・・・。


北側、南側の壁板貼り

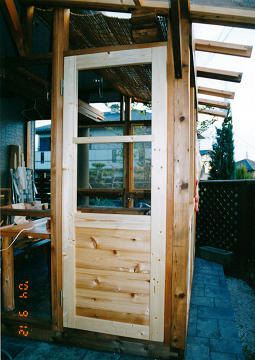

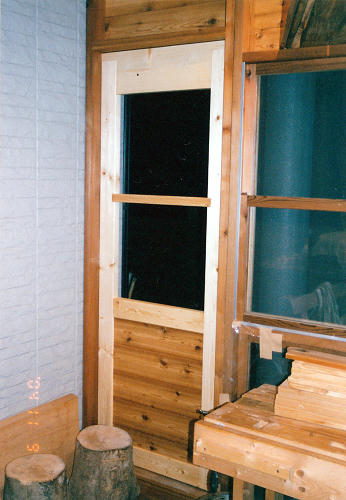

北側のドアもできました。

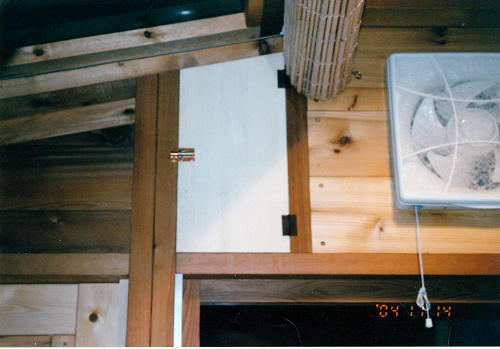

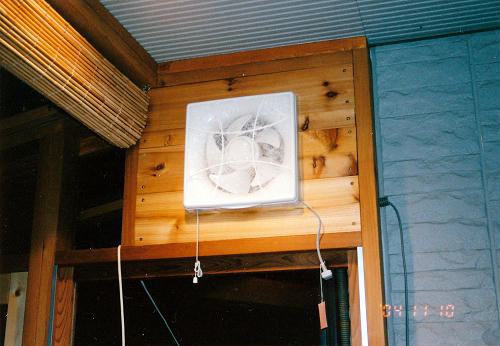

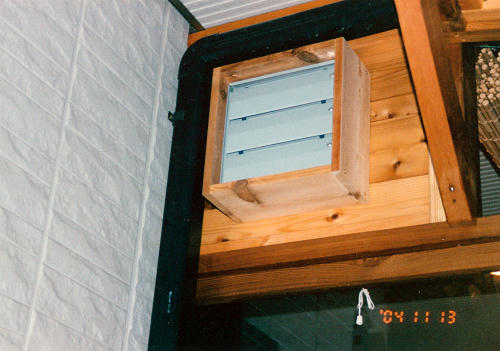

換気扇の取付け






枠を付けます。

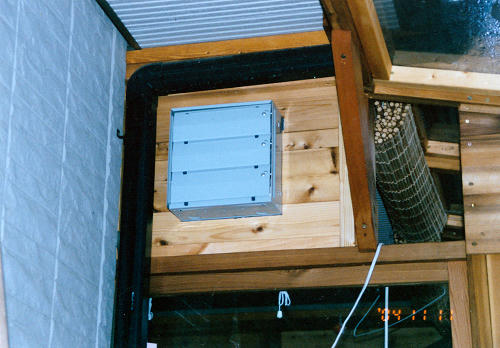

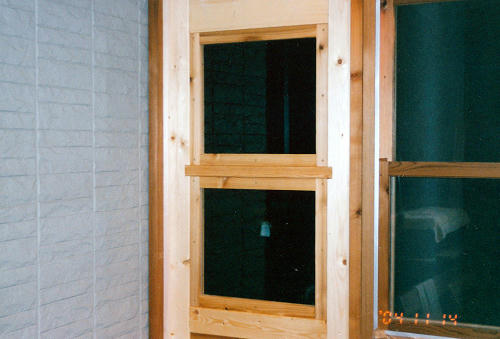

換気用小窓にも網戸と扉を付けました。

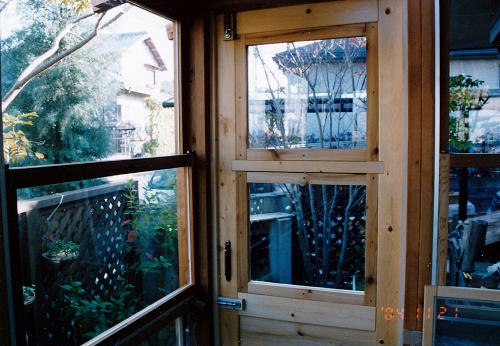

ドアの殺し窓も完成です。

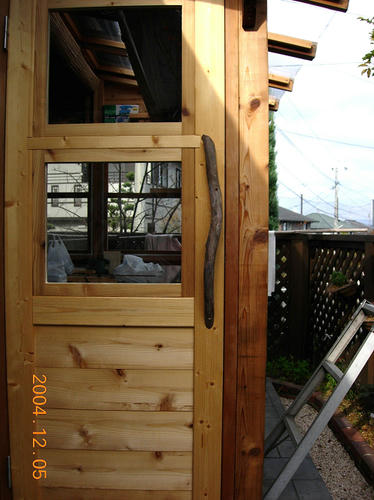

ドアの締まり金具(三角締まり)や鍵、取っ手も付けました。

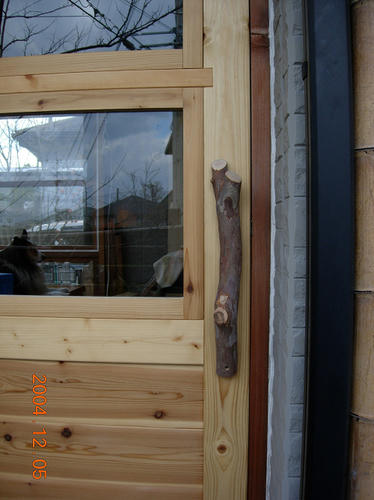

外側の取っ手には小枝を使用しました。   作業としてはこれが最後の作業となりました。








最後に窓の完成写真を紹介します。

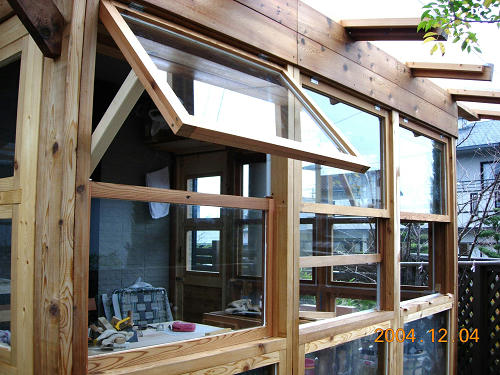

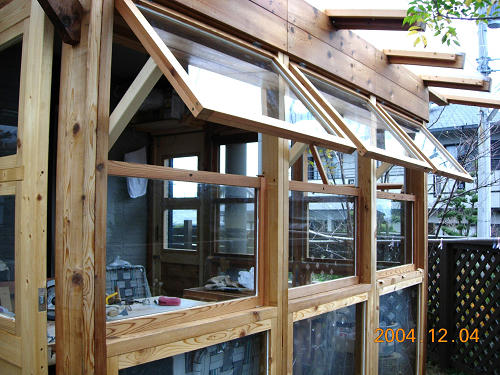

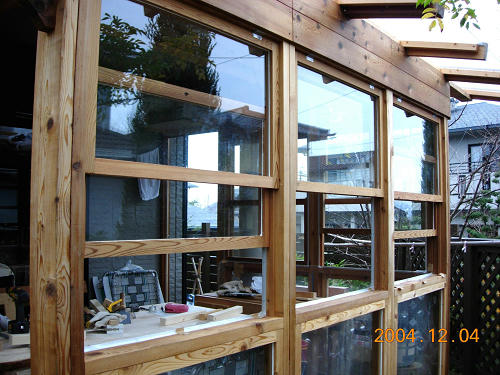

東側の跳ね上げ&スライド窓  (スライド窓は真ん中を全開、両サイドを途中まで開けています)



途中まで跳ね上げたところ







跳ね上げにできずに上だけ殺しにした窓には網戸を付けましたが、そのほかの窓の網戸は来年の
蚊の発生時期前までお預けです。

床板を張ることも考えましたが、当分は半アウトドアの雰囲気を楽しもうと思い止めました。



サンルームに設置した手作りのガーデンテーブルで炭焼き料理をして竣工を祝いました。





翌年(2005年)のゴールデンウィーク前後の期間で、

 ①跳ね上げ窓のスライド網戸

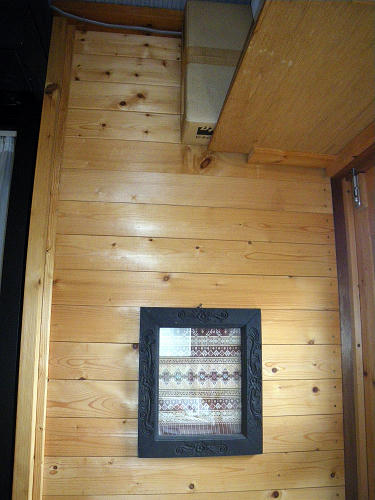

 ②サンルーム内部の(家の外壁隠しの)壁板

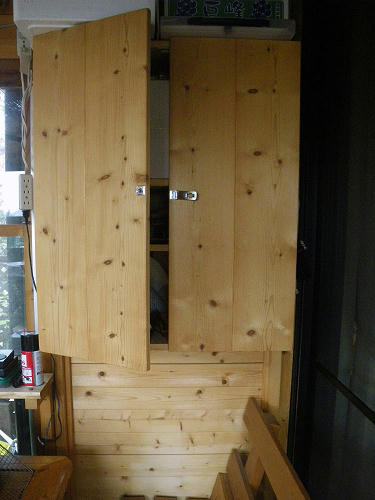

 ③観音開きの戸棚、吊棚

を追加製作しました。
